Ø 符合EN50155鐵路行業標準要求，專為軌道交通、車載通信應用設計
Ø 支持5個10/100/1000M M12千兆電口
Ø 支持4口PoE(15.4W/30W)
Ø 支持48VDC(44~57VDC)電源輸入，雙冗余電源輸入，支持反接保護，多種可選電源電壓輸入
Ø 支持1路繼電器報警功能
Ø 支持工作溫度范圍：-40℃～75℃
Ø 無風扇，低功耗，工業級設計標準，工業級原料，環保無鉛生產
Ø 高強度金屬機箱，壁掛式安裝
Ø IP67防水機殼
Ø 72小時滿負荷流量測試無丟包
概述
T505B系列M12非網管千兆車載以太網交換機專為嚴酷環境下的工業應用而設計。使用M12航空接頭保證牢固連接，在諸如振動和沖擊等環境因素干擾下也能可靠地工作。T505B系列以太網交換機提供5路千兆以太網M12航空插頭接口，支持IEEE 802.3/802.3u/802/3x標準，支持10/100/1000M速度自適應、全雙工/半雙工通信和MDI/MDI-X自動偵測，為您提供經濟的工業以太網解決方案。
T505B車載交換機產品采用無風扇、IP67防水、綠色低功耗設計，工作性能更加穩定，72小時滿負荷流量測試無丟包。
產品符合FCC、CE、RoHS標準，符合工業級設計要求，能夠適應-40℃～75℃的工作溫度和電磁環境復雜的嚴苛工作環境，廣泛應用于車載PIS、CCTV、車截監控視頻、自動化智慧工廠等，為用戶的以太網設備連接提供可靠的、高性價比的解決方案。
規格
技術參數
標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)和100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于流量控制
IEEE 802.3az適用于 高效節能以太網
流量控制：IEEE 802.3 x流量控制，背壓式流控
交換機屬性
千兆轉發速度：16.388Mpps
數據交換方式：存儲和轉發
MAC地址表大小：16K
巨幀大小：10KByte
系統交換容量：22G
緩存大小：2Mbit
接口
M12端口：10/100/1000 BaseT(X) 速率自適應全/半雙工模式MDI/MDI-X連接自偵測
指示燈： M12電口Link/Act 1～5
電源指示燈：PWR
M12端口特性
M12-8Pin 千兆電口連接器
M12-5Pin 電源口連接器
M12-5pin 報警連接器
電源
連接方式： 5Pin M12連接器
輸入電壓： 雙冗余電源輸入
直流電源：48VDC(44~57VDC)
空載功率： 5W @ 48VDC
功率預算： 100W @ 48VDC
冗余輸入： 支持
反接保護： 支持
過流保護： 支持
機械特性
外殼：高強度金屬IP67防水機殼
防護等級：IP67

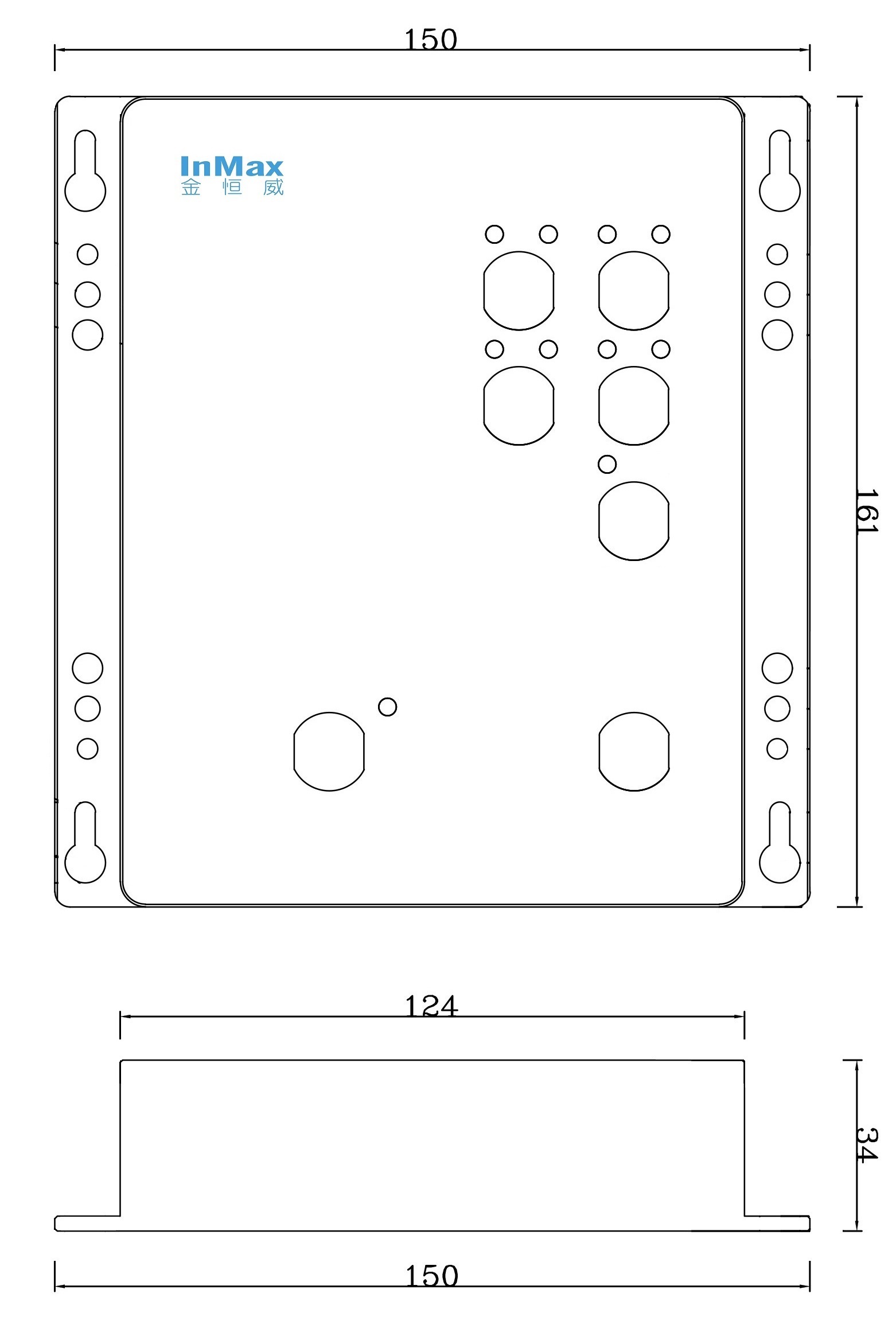

尺寸（W×H×D）： 161x150x60mm
重量：1.2Kg
安裝：壁掛式安裝
工作環境
工作濕度
標準型號：-25 ～ 60 ℃ (-13 ～ 140 ℉)
寬溫型號：-40 ～ 75 ℃ (-40 ～ 167 ℉)
儲存溫度： -40 ～ 85 ℃ (-40 ～ 185 ℉)
相對濕度： 5 ～ 95%（無凝露）
行業標準
EMI：FCC Part 15，CISPR (EN55022) class A
EMS
EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
沖擊： IEC60068-2-27
自由落體：IEC 60068-2-32
震動： IEC60068-2-6
鐵路軌道：EN50155、EN50121-3-2、EN50121-4
保修
保修期5年
